Fusibles Ultrarrápidos

Los semiconductores de potencia protegidos por fusibles ultrarrápidos se utilizan en muchas aplicaciones, tales como variadores de CA, variadores de CD, tracción, arrancadores suaves relés de estado sólido, electrólisis, hornos de inducción e inversores.

La alimentación puede ser suministrada por la red eléctrica, generadores locales o baterias. Sin embargo, los niveles de protección involucrados dependen de múltiples necesidades, que incluyen protección contra: Accidentes, lesiones al personal, integridad de semiconductores y otros componentes.

En general, las aplicaciones se agrupan en aplicaciones para CA y CD, en los circuitos modernos, muchas aplicaciones emplean ambos tipos de corriente.

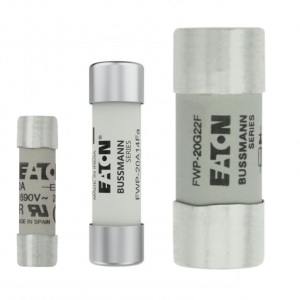

Los fusibles ultrarrápidos se fabrican en diversas formas y tamaños, pero tienen las mismas características principales. Aunque todos los componentes influyen en su funcionamiento y características de desempeño, la parte principal es el elemento fusible, el cual se diseña con una serie de secciones reducidas, las cuales determinan, la características de funcionamiento del

fusible.

El elemento fusible está rodeado por un material extintor de arco eléctrico, generalmente cuarzo, que “extingue” el arco eléctrico que se forma cuando las secciones reducidas se funden y “queman” para abrir el circuito. Esta función es la que da al fusible su capacidad de limitación de corriente.

Finalmente, para conectar el elemento fusible y el circuito que protegerá, se usan conectores terminales, comunmente de cobre. Los demás componentes del fusible varían según el tipo de fusible y los métodos de fabricación.
