Serie 60 de Finder: Relé industrial 6 – 10 A

Los relés Finder son la esencia de la automatización industrial, ya que son utilizados para activar los arrancadores de los motores y los controles inteligentes de la maquinaria industrial.

Finder ofrece una amplia gama de interfaces de relé, también conocidas como terminales de relé, así como dispositivos para paneles de control y automatización industrial.

Las soluciones de Finder para la automatización industrial abarcan desde los procesos de envasado de productos, el control de máquinas de líneas robotizadas para el sector de la automoción hasta las máquinas de llenado para el sector alimentario.

Cuando se controlan cargas como motores y electroválvulas, se requieren interfaces de carga de alta potencia y el uso de las interfaces de relés modulares son para prácticamente todos los sistemas de automatización industrial.

La serie 60 de Finder está compuesta por relés industriales con las siguientes características:

  • Bobina de DC o AC, incluye variantes con “bobina amperimétrica”

  • Montaje con aletas / enchufados a la base

  • Enchufe octal o undecal

  • Disponibles con pulsador de prueba bloqueable, indicador mecánico y LED

  • Variantes con contactos bifidos para conmutar cargas bajas

  • Zócalos serie 90 y módulos temporizados serie 86

Aplicaciones: Astilleros, grúas, calentadores, calderas, hornos, iluminación de carreteras y túneles, máquinas de procesar, madera, cuadros de control, sistemas de control, cuadros de mando y distribución.

Montaje  enchufable en zócalo – 10A

  • Tipo 60.12: 2 contactos conmutados, 10 A, Octal (8 pines)

  • Tipo 60.13: 3 contactos conmutados, 10 A, Undecal (11 pines)

Características:

  • Contactos sin Cadmio (variante preferente)

  • Bobina AC o DC

  • UL Listing (combinaciones relé/zócalo)

  • Materiales de contacto opcionales

  • Pulsador de prueba con indicador mecánico (ejecución preferente)

  • Zócalos serie 90 y Módulos temporizados serie 86

  • Módulos de señalización y protección CEM

  • Patente europea



Montaje enchufable en zócalo y Contactos bifurcados para conmutación de cargas bajas – 6A

  • Tipo 60.12 – 52xx: 2 contactos conmutados, 6A, Octal (8 pines)

  • Tipo 60.13 – 52xx: 3 contactos conmutados, 6A, Undecal (11 pines)

Características:

  • Contactos sin Cadmio (Contactos de plata-niquel dorados, AgNi + Au)

  • Bobina AC o DC

  • Pulsador de prueba con indicador mecánico (ejecución preferente)

  • Zócalos serie 90 y Módulos temporizados serie 86

  • Módulos de señalización y protección CEM

  • Patente europea

Montaje con aletas de fijación en la parte posterior – Relé industrial 10 A

  • Tipo 60.62: 2 contactos conmutados, 10 A, Faston 187

  • Tipo 60.63: 3 contactos conmutados conmutados, 10 A, Faston 187

Características:

  • Contactos sin Cadmio (variante preferente)

  • Bobina AC o DC

  • UL Listing (combinaciones relé/zócalo)

  • Materiales de contacto opcionales

  • Pulsador de prueba con indicador mecánico (ejecución preferente)

  • Zócalos serie 90 y Módulos temporizados serie 86

  • Módulos de señalización y protección CEM

  • Patente europea

Pulsador de prueba e indicador mecánico (0040, 0050, 0054, 0070, 0074)

Puede utilizarse de dos maneras:

Caso 1) El retén del pulsador (pivote de plástico que evita su rotación) permanece intacto. En este caso, cuando se actúa sobre el pulsador de prueba, los contactos se cierran. Cuando dejamos de pulsarlo, los contactos vuelven a su posición inicial.

Caso 2) El retén del pulsador se rompe (con un utensilio adecuado). En este caso el pulsador puede también rotar, lo que permite que, al mismo tiempo de cerrar los contactos puedan también enclavarse, permaneciendo en esa posición hasta que el pulsador vuelve a colocarse en la posición inicial.

La acción sobre el pulsador debe ser siempre rápida y decidida.

Serie 90: Zócalos para Serie 60

Zócalo con bornes de jaula 90.02 y 90.03 Terminal A1 duplicado

  • Para relevadores 60.12 y 60.13

  • Módulo: 99.02

  • Montaje: Montaje en panel o carril de 35 mm (EN 60715)

  • Accesorios:

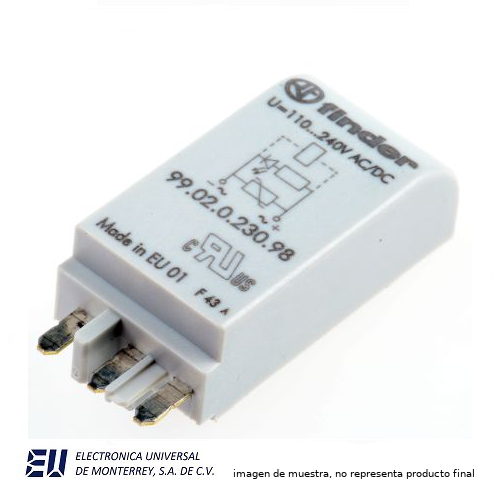

    • Módulos de señalización y protección CEM 99.02

    • Puente

    • Módulos temporizados serie 86

    • Brida de retención metálica

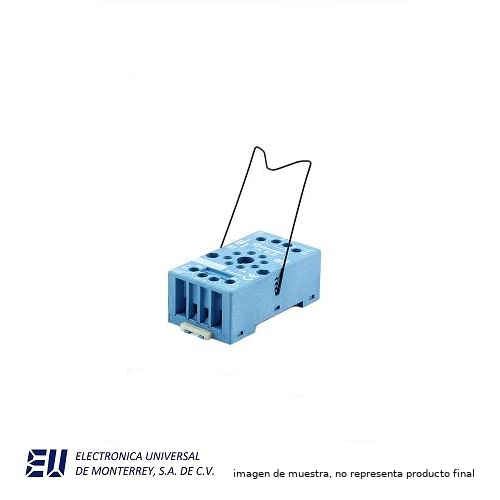

Zócalo con bornes de jaula 90.20 y 90.21

  • Para relevadores 60.12 y 60.13

  • Módulo: 99.01

  • Montaje: Montaje en panel o carril de 35 mm (EN 60715)

  • Accesorios:

    • Módulos de señalización y protección CEM 99.01

    • Brida de retención metálica


Zócalo con bornes de jaula 90.82.3 y 90.83.3

  • Para relevadores 60.12 y 60.13

  • Módulo: –

  • Montaje: Montaje en panel o carril de 35 mm (EN 60715)

  • Accesorios:

    • Brida de retención metálica

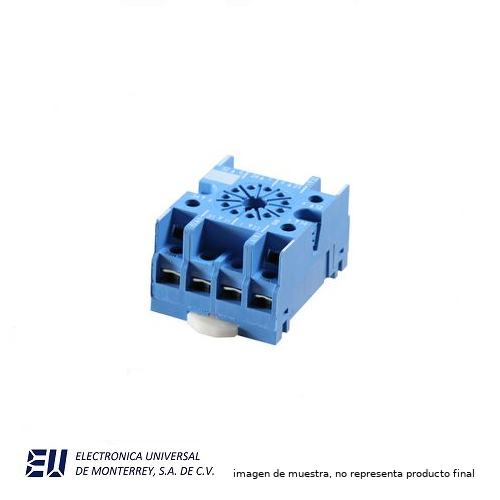

Zócalo con bornes a pletina 90.26 y 90.27

  • Para relevadores 60.12 y 60.13

  • Módulo: –

  • Montaje: Montaje en panel o carril de 35 mm (EN 60715)

  • Accesorios:

    • Brida de retención metálica


Zócalo para circuito impreso 90.14 y 90.15

    • Para relevadores 60.12 y 60.13

    • Módulo: –

    • Montaje: Circuito impreso

    • Accesorios: –
