El Relevador Modular de la Serie 34 de Finder: Eficiencia en Espacio Mínimo

En el mundo de la automatización industrial y el diseño de tableros eléctricos, el espacio es uno de los recursos más valiosos. Optimizar cada milímetro dentro del riel DIN sin sacrificar potencia ni confiabilidad es el objetivo principal de cualquier integrador. Para resolver este desafío, Finder ofrece una de sus soluciones más populares y eficientes: la Serie 34.

En este artículo analizaremos a fondo las características, ventajas y aplicaciones principales de estos relevadores ultra delgados (tipo “Slim”), diseñados para llevar la eficiencia de conmutación al siguiente nivel.

¿Qué es la Serie 34 de Finder?

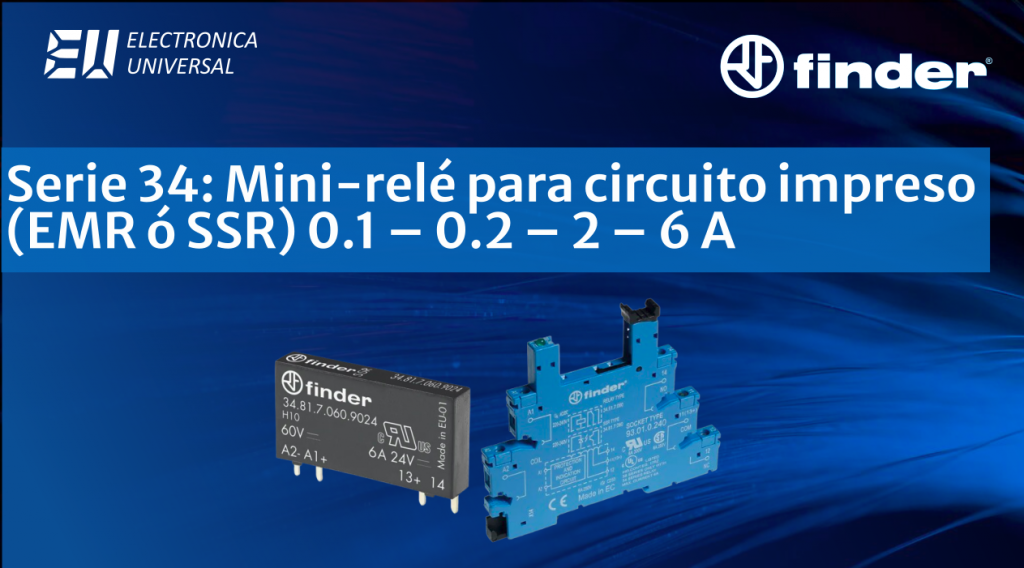

La Serie 34 de Finder está compuesta por relevadores modulares ultra delgados (de apenas 5 mm de ancho). Esta línea incluye tanto relevadores electromecánicos (EMR) como relevadores de estado sólido (SSR), diseñados para montarse directamente sobre circuito impreso (PCB) o para ser utilizados en conjunto con las bases de la Serie 93 para montaje en riel DIN.

Características Técnicas Principales

• Ancho ultra compacto: Solo 5mm, ideal para optimizar espacio en tableros de control.

• Versión Electromecánica (EMR): 34.51

  • Ultra fino 5 mm de ancho, con 1 contacto – 6 A.

    • 1 contacto conmutado o 1 contacto normalmente abierto

  • Montaje en circuito impreso – directo o en zócalo (según los tipos)

  • Montaje en carril de 35 mm – en zócalos con bornes de jaula, deconexión rápida o push-in

  • Bobina DC sensible – 170 mW (posibilidad de alimentación en AC/DC utilizando zócalos de la serie 93)

  • UL Listing (combinaciones relé/zócalo)

  • Contactos sin cadmio

  • 8/8 mm distancia por aire/superficial

  • 6 kV (1.2/50 μs) aislamiento entre bobina y contacto

• Versión de Estado Sólido (SSR): 34.81

  • Ultra fino 5 mm de ancho – Relé de estado sólido

  • Montaje en circuito impreso – directo o en zócalo

  • Montaje en carril de 35 mm – en zócalos con bornes de jaula, de
    conexión rápida o push-in

  • Bobina DC sensible, circuito de entrada (posibilidad de alimentación en AC/DC utilizando zócalos de la serie 93)

  • Circuito singular de salida disponible en
    – 6 A, 24 V DC
    – 2 A, 240 V AC

  • Silencioso, elevada velocidad de conmutación y vida eléctrica

  • UL Listing (combinaciones relé/zócalo)

  • Lavable: RT III

  • Aislamiento entre entrada/salida 3000 V AC

Ventajas de la Serie 34 en la Automatización

1. Ahorro Masivo de Espacio

Al combinarse con las bases porta-relevadores de la Serie 93, un bloque completo de interconexión ocupa una fracción del espacio que requeriría un relevador industrial tradicional. Esto permite diseñar tableros de control mucho más pequeños o añadir más puntos de entrada/salida (I/O) en el mismo espacio.

2. Flexibilidad de Reemplazo (Mantenimiento Ágil)

Cuando se instalan sobre bases para riel DIN, los relevadores de la Serie 34 cuentan con un clip de retención y eyección plástica. Si un relevador cumple su ciclo de vida útil, el operador puede extraerlo y reemplazarlo en segundos sin necesidad de desconectar el cableado de la base, reduciendo drásticamente los tiempos de paro por mantenimiento.

3. Confiabilidad y Versatilidad de Carga

Gracias a sus diferentes materiales de contacto, la Serie 34 se adapta tanto a cargas estándar como a aplicaciones especiales:

• Contactos estándar (AgNi): Ideales para cargas resistivas y aplicaciones generales de conmutación.

• Contactos con baño de oro (AgNi + Au): Perfectos para conmutar señales de muy bajo nivel (microcorrientes), comunes en entradas de PLCs, evitando la oxidación del contacto.

Aplicaciones Comunes

La versatilidad y tamaño de la Serie 34 la convierten en la opción preferida para:

• Interfaces de Entrada/Salida para PLCs: Aislamiento y amplificación de señales entre el controlador lógico y los actuadores de campo.

• Tableros de Distribución y Control: Optimización del espacio en entornos industriales, residenciales o comerciales.

• Sistemas de Embalaje y Embotellado: Conmutación rápida y repetitiva (especialmente con las versiones SSR).

• Sistemas de Control de Tráfico e Iluminación: Gestión eficiente de cargas en gabinetes expuestos a la intemperie donde el espacio interno es limitado.

Conclusión

La Serie 34 de Finder demuestra que la potencia y la fiabilidad no requieren de grandes dimensiones. Ya sea que busques proteger las salidas de tu PLC, reducir el tamaño de tus gabinetes eléctricos o garantizar un mantenimiento rápido en planta, estos mini relevadores ofrecen una solución robusta respaldada por la calidad europea de Finder.
