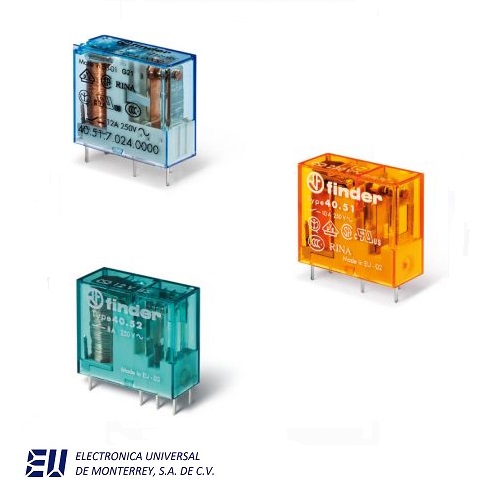

Serie 40: Relé de potencia con 1 o 2 contactos para montaje en circuito impreso o en zócalo de Finder
Características de la Serie 40 de Finder – Mini relé para circuito impreso y enchufable 8-10-12-16 A
La serie 40 de Finder consta de:
Mini relé para PCB y enchufable – Longitud del pin 5.3 mm
Bobina DC, 500 o 650 mW y AC
Aislamiento de 8 mm, 6 kV (1.2 / 50 µs) entre bobina y contactos
Mini relé para PCB – Longitud del pin 3.5 mm
Bobina DC, 500 o 650 mW
Longitud del pin 3.5 mm o 5.3 mm
Aislamiento de 8 mm, 6 kV (1.2 / 50 µs) entre bobina y contactos
A prueba de flux: estándar RT II
Aplicaciones
Multiuso, encajan bien en muchas aplicaciones. Por su versatilidad se utilizan sobre todo en tarjetas electrónicas de electrodomésticos (refrigeradores, lavadoras) puertas eléctricas, tarjetas de calderas. También son adecuados para Electromedicina, odontología, Cuadros de control, Cuadros de mando y distribución, Juguetes, Automatización de toldos, cierres metálicos y persianas, Abertura de puertas y barreras automáticas, Tarjetas electrónicas, Máquinas de vending.
Características de la Serie 40
1 – 2 contactos conmutados
Largo de terminal 3.5 mm para montaje en circuito impreso y 5.3 mm para relé enchufable en zócalo Serie 95
Bobinas DC (650 mW o 500 mW) y bobinas AC 8 mm distancia por aire/superficial,
6 kV (1.2/50 μs) entre bobina y contactosCumple requisitos de alambre incandescente según EN 60335-1
Disponibles variantes biestables
Zócalos serie 95 para montaje en circuito impreso o en carril de 35 mm (EN 60715) con bornes a platina o de conexión rápida o bornes push-in
Señalización de bobina y supresión CEM módulos serie 99 y opciones de Módulos temporizados 86.30}
Protección ambiental: RT II – Estanco al flux (Estándar) y RT III – lavable (Opción)
⇒ Ficha Técnica Serie 40 Finder

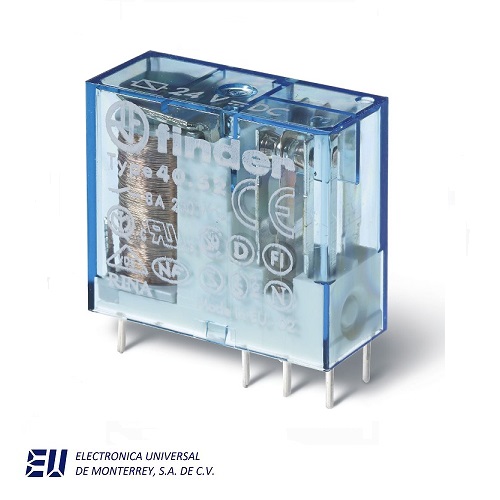

Tipo 40.52
2 contactos conmutados 8 A
Reticulado 5.0 mm
Montaje en circuito impreso o en zócalo serie 95
8 pines
Tipo 40.61
1 contacto conmutado 16 A
Reticulado 5.0 mm
Montaje en circuito impreso o en zócalo serie 95
8 pines
Tipo 40.62
2 contactos conmutados 10 A
Reticulado 5.0 mm
Montaje en circuito impreso o en zócalo serie 95
8 pines
Tipo 40.xx.6
AC/DC biestable (con un solo bobinado)
Reticulado de 3.5 o 5.0 mm
Montaje en circuito impreso o en zócalo serie 95
Versión biestable: 40.31.6…, 40.51.6…, 40.52.6…, 40.61.6…
Versiones de Zócalos Serie 95 para Serie 40
Tipo 95.05 – Zócalo con bornes de jaula
- Bornes superiores – Contactos
- Bornes inferiores – Bobina
- Montaje en panel o carril de 35 mm (EN 60715)
- Accesorios: Módulos de señalización y protección CE, Puente, Módulos temporizados, Palanca de retención y
extracción plástica - Módulo led: 99.02
- Aplica para: 40.51, 40.52, 40.61, 40.62
- Otras versiones: 95.03 para 40.31
Tipo 95.85.3 – Zócalo con bornes de jaula
- Bornes superiores – Contactos NA y COM
- Bornes inferiores – Contactos de bobina y NC
- Montaje en panel o carril de 35 mm (EN 60715)
- Accesorios: Módulos de señalización y protección CE, Puente, Módulos temporizados, Palanca de retención y
extracción plástica - Módulo led: 99.80
- Aplica para: 40.31, 40.51, 40.52, 40.61, 40.62
