Fusibles Clase CC

Los fusibles Clase CC serie Bussmann establecen el estándar de desempeño de fusibles Clase CC en la industria.

Bussmann, reconocida por su rendimiento superior, tiene el producto adecuado para sus necesidades de protección de circuitos y equipos. Estos fusibles de 600 V, con capacidad interruptiva (IR) de 200 000 A, con clasificación para circuitos derivados, ofrecen una protección excepcional en el tamaño más pequeño de cualquier Clase de fusibles UL.

Elija entre la máxima protección proporcionada por nuestros fusibles LP-CC Low-Peak, el retardo de tiempo de nuestros fusibles FNQ-R para su transformador de control y aplicaciones de control similares, o la protección de acción rápida de nuestros fusibles KTK-R Limitron para circuitos especializados como la protección de luminarios.

Características principales

  • La limitación de corriente junto con el retardo de tiempo de los fusibles Clase CC, proporciona una clasificación más cercana en circuitos de motores y relés, y máxima protección de capacidad de corriente de cortocircuito.

  • Su clasificación de interrupción de 200 kA proporciona altas capacidades para aplicaciones de circuitos de control

  • Característica de rechazo Clase CC, con el bloque para fusibles adecuado, que impide la instalación de fusibles suplementarios de menor capacidad

  • La consolidación de inventario de fusibles suplementarios de 13⁄32  x 1 1⁄2 pulgadas, reduce la inversión en cantidad de números de parte y minimiza la posibilidad de que se aplique un fusible incorrecto

  • La relación de ampacidad de 2:1 (dentro de la familia de fusibles Low-Peak) facilita la coordinación selectiva, y evita que los cortes eléctricos se extiendan más allá del circuito con falla

Beneficios de los fusibles Clase CC

Característica de rechazo Clase CC, con el bloque para fusibles adecuado, impide la instalación de fusibles suplementarios de menor capacidad.



Referencia Cruzada:

  • Busca el fusible equivalente en Bussmann con cualquier modelo que tengas: https://crossreferencetool.cooperbussmann.com/

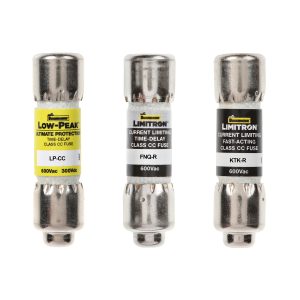

fusibles clase cc

Como escoger el mejor fusible para tus necesidades

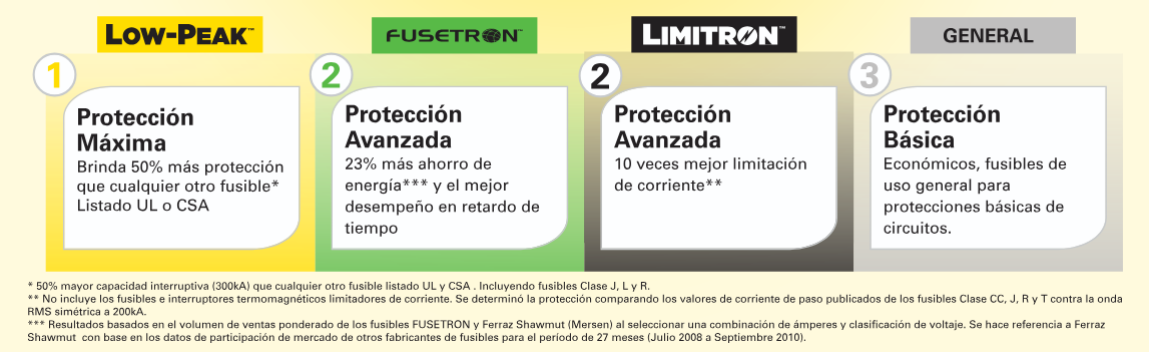

Tres Niveles de Protección

Acelera la especificación y selección de tus fusibles

  1. Fusibles LP-CC – Protección Máxima: La mejor protección libre de preocupaciones en virtualmente todas las aplicaciones. Una poderosa combinación de todas las opciones de desempeño en un fusible.
  2. Fusibles FNQ-R – Protección Avanzada: Aplica la protección específica para dispositivos sensibles y componentes críticos como pueden ser motores o transformadores.
  3. Fusibles KTK-R – Protección Avanzada: Protección básica de elemento sencillo para servicios, alimentadores y aplicaciones de circuitos derivados.

Cuatro Familias de Fusibles

Hace más sencilla la selección y reemplazo de tus fusibles

Fusibles de Máxima Protección 600 VCA / 300 VCD  – LP-CC

→ Información técnica 1023: Fusibles Low-Peak™ LP-CC, Clase CC, 600 VCA / 300 VCD, 1/2-30 A, con retardo de tiempo

  • Clave de catálogo: LP-CC-(amperes)
  • Descripción: Fusibles Low-Peak, Clase CC, Bussmann® series, de máxima protección, con limitación de corriente y retardo de tiempo de12 segundos (mínimo) a 200% la corriente nominal.
  • Clasificaciones
    • Tensión: 600 VCA // 300 VCD (1/2 a 2-8/10 A, 20-30 A) // 150 VCD (3-15 A)
    • Corriente: 1/2-30 A
    • Clasificación de Interrupción (IR): 200 kA, V CA , rms, sim. // 20 kA, VCD
    • Información de la agencia certificadora: Listados UL®, Clase CC, Norma 248-4, guía JDDZ, archivo E4273, Certificados CSA®, Clase 1422-02, archivo 53787, CE,  Cumplen la norma RoHS.
  • Características generales:
    • Clasificación de interrupción de 200 kA que cumple con la Sección 110.9 del NEC®, para los sistemas de gran capacidad actuales.
    • Rápida protección contra cortocircuito, doble elemento y retardo de tiempo que ofrecen la máxima protección.
    • Retardo de tiempo que permite reducir al mínimo las aperturas innecesarias de fusibles debido a sobrecorrientes transitorias; a su vez, su rápida velocidad de respuesta bajo condiciones de falla permite una alta limitación de corriente.
    • Limitación de corriente que protege a los componentes aguas abajo contra los dañinos efectos térmicos y magnéticos de las corrientes de falla.
    • Extraordinarios fusibles de uso general para circuitos derivados, que cumplen la mayoría de los requisitos de protección hasta 30 amperes, además de ahorrar espacio en el tablero.
    • Tamaño físico compacto de tan solo 13/32” x 1-1/2” (10 x 38 mm), incluido el extremo de rechazo.
    • Su dimensionamiento adecuado proporciona protección  coordinada Tipo 2 “sin daños” a controladores de motores NEMA® e IEC® .
    • Pueden usarse donde se requiere fusibles de acción rápida o con retardo de tiempo, lo cual facilita la elección, disminuye el inventario de fusibles de repuesto y reduce costos.
    • Excelente protección para circuitos de motores de baja potencia.
  • Aplicaciones típicas:
    • Protección de motores: Se utilizan para proteger motores eléctricos, permitiendo sobrecargas momentáneas (necesarias para el arranque del motor) sin fundirse inmediatamente, pero abriendo el circuito en caso de sobrecargas sostenidas o cortocircuitos.
    • Circuitos de control industrial: Proporcionan protección fiable en paneles de control y sistemas de automatización.
    • Sistemas de iluminación y calefacción: Adecuados para circuitos que pueden experimentar picos de corriente iniciales.
    • Protección general de circuitos: Ofrecen una alta capacidad de interrupción y limitación de corriente para una amplia gama de aplicaciones eléctricas de hasta 600 VCA y 150/300 VCC.
  • Bloques de fusibles y portafusibles recomendados:

Fusibles de Protección Avanzada 600 VCA / 300 VCD* – FNQ-R

→ Información Técnica 1014: Fusibles LIMITRON™ FNQ-R, Clase CC, 600 VCA , 1/4-30 A, con retardo de tiempo

  • Clave de catálogo: FNQ-R-(amp)
  • Descripción: Fusibles Clase CC de protección avanzada, con limitación de corriente y retardo de tiempo.
  • Clasificaciones:
    • Tensión eléctrica: 600 VCA // 300 VCD (15 y 20 A)
    • Corriente eléctrica: 1/4-30 A
    • Clasificación de interrupción (IR): 200 kA, VCA, RMS, sim. // • 20 kA, VCD (15 y 20 A)
    • Información de la agencia certificadora: Listados UL®, UL 248-4, Clase CC, guía JDDZ, archivo E4273, Certificados CSA, Clase CC, 1422-01, archivo 53787-HRC-MISC, CE, Cumplen con la norma RoHS.*
      * El fusible FNQ-R-1/4 no cumple con la norma RoHS.
  • Características generales:
    • Ofrecen una limitación de corriente 10 veces mayor que ayuda a prevenir daños al equipo ocasionados por cortocircuitos.
    • Su clasificación de interrupción de 200 kA cumple con la sección 110.9 del NEC® para los sistemas actuales de gran capacidad.
    • Fusibles de acción rápida que ayudan a prevenir daños al equipo causados por cortocircuitos.
    • Fusibles con característica de rechazo que se adaptan tanto a portafusibles estándar como a portafusibles con característica de rechazo.
    • El fusible Limitron FNQ-R, Clase CC, satisface las necesidades de protección del transformador del circuito de control.
    • Los fusibles FNQ-R pueden dimensionarse de acuerdo con los requisitos NEC® y UL, y permitir altas corrientes de arranque con un retardo de tiempo significativamente mayor que el valor mínimo UL de 12 segundos a 200% para fusibles Clase CC.
    • Extraordinarios en aplicaciones críticas industriales o comerciales que tienen requisitos específicos de limitación de corriente.
  • Aplicaciones típicas:
    • Circuitos derivados
    • Protección de línea
    • Pequeños transformadores de control
    • Control industrial
  • Bloques de fusibles y portafusibles recomendados:

Fusibles de Protección Avanzada 600 VCA – KTK-R

→ Información Técnica 1015: Fusibles ultrarrápidos LIMITRON™ KTK-R,
Clase CC, 600 VCA , 1/10-30 AKTK-R

  • Clave de catálogo: KTK-R-(amp)
  • Descripción: Fusibles ultrarrápidos KTK-R, Clase CC, de protección avanzada, con limitación de corriente, Bussmann series.
  • Clasificaciones:
    • Tensión eléctrica: 600 VCA
    • Corriente eléctrica: 1/10 a 30 A
    • Clasificación de interrupción (IR): 200 kA, VCA , RMS, sim.
    • Información de la agencia certificadora: Listados UL®, UL 248-4, Clase CC, guía JDDZ, archivo E4273, Certificados CSA®, C22.2, NO. 248.4, archivo 53787, Clase 1422-02, CE, Cumplen con la norma RoHS.
  • Características:
    • Ofrecen una limitación de corriente 10 veces mayor que ayuda a prevenir daños al equipo ocasionados por cortocircuitos.
    • Su clasificación de interrupción de 200 kA cumple con la sección 110.9 del NEC® para los sistemas actuales de gran capacidad.
    • Fusibles de acción rápida que ayudan a prevenir daños al equipo causados por cortocircuitos.
    • Fusibles con característica de rechazo que se adaptan tanto a portafusibles estándar como a portafusibles con característica de rechazo.
    • Extraordinarios en aplicaciones críticas industriales o  comerciales que tienen requisitos específicos de limitación de corriente.
  • Aplicaciones típicas:
    • Circuitos derivados
    • Protección de línea
    • Control industrial
  • Bloques de fusibles y portafusibles recomendados:

Bloques para fusibles y portafusibles Clase CC serie Bussmann

Los fusibles Clase CC serie Bussmann establecen el estándar de desempeño de fusibles Clase CC en la industria.  Bussmann, reconocida por su rendimiento superior, tiene el producto adecuado para sus necesidades de protección de circuitos y equipos. Estos fusibles de 600 V, con capacidad interruptiva (IR) de 200 000 A, con clasificación para circuitos derivados, ofrecen una protección excepcional en el tamaño más pequeño de cualquier Clase de fusibles UL. Elija entre la máxima protección proporcionada por nuestros fusibles LP-CC Low-Peak, el retardo de tiempo de nuestros fusibles FNQ-R para su transformador de control y aplicaciones de control similares, o la protección de acción rápida de nuestros fusibles KTK-R Limitron para circuitos especializados como la protección de luminarios.

Características principales

  • Disponible en configuraciones de 1, 2 y 3 polos para cumplir con los requisitos de almacenamiento
  • Los bloques son completamente modulares con un diseño de ensamble a presión que permite ensamblar, sin herramientas, bloques de polos múltiples en el punto de uso para reducir el inventario y ahorrar tiempo de instalación y mano de obra
  • La versatilidad de montaje en riel DIN y en tablero permite utilizar un producto para múltiples aplicaciones, lo que reduce costos de inventario. Su tamaño compacto requiere el mínimo espacio en el tablero.
  • Fácil identificación de circuitos con etiquetas de señalización universal disponibles para cubiertas de bloques para fusibles.
  • Cubiertas transparentes, opcionales, que mejoran la seguridad con su protección para dedos, libre de contacto accidental IP20, capacidad de bloqueo/etiquetado e indicación de circuito abierto.
  • Opciones de terminales para satisfacer las necesidades de la aplicación, incluyendo terminales de conexión rápida de horquilla de 6,4 mm (1/4 in) para un montaje en panel más rápido
  • Los clips de cobre bimetálicos estañados para fusibles ofrecen una resistencia superior a la fatiga en comparación con el resorte de latón tradicional.

Bloques modulares, BCM y BMM, para fusibles de casquillo, Clase CC y suplementarios

Bloques modulares BCM (fusibles Clase CC) y BMM (fusibles suplementarios 13/32” x 1-1/2” / 10 x 38) con cubiertas, opcionales.

Estos bloques para fusibles, serie Bussmann, cuentan con múltiples características para agregar versatilidad, reducir la mano de obra e incrementar la seguridad de cualquier diseño de tablero.

Clasificaciones:

• Tensión eléctrica: 600 VCA/CD
• Corriente eléctrica: hasta 30 A
• SCCR: hasta 200 kA (limitada por la clasificación de interrupción del fusible)

→ Información Técnica 10241

Portafusibles modulares CH, para fusibles Clase CC, suplementarios y PV, montaje en riel DIN y con protección para dedos (IP20)

Los portafusibles CH, serie Bussmann™ de Eaton, para montaje en riel DIN, son para fusibles UL Clase CC y suplementarios, y fusibles IEC, 10×38.

Están disponibles en versiones con o sin indicador, en 1, 2 y 3 polos, y en versión con protección para dedos (IP20). Una amplia variedad de accesorios incrementa su flexibilidad de aplicación y pueden agruparse para cumplir los requisitos de una aplicación específica.

Clasificaciones:

  • Tensión eléctrica: 600 V (o menos), UL. 690 V (o menos), IEC. 1,000 V CD (o menos), fotovoltaico (PV)
  • Corriente eléctrica: 30 A, UL. 32 A, IEC
  • Clasificación de Corriente de Cortocircuito (SCCR): 33 kA, fotovoltaico, 200 kA, RMS, sim. (CHCC, CHM*)
    * La SCCR del CHM depende de la clasificación de interrupción del fusible.

→ Información técnica 10430

Portafusibles para montaje en tablero HPS y HPF

  • HPS: Portafusibles tipo bayoneta para montaje en panel de 13/32″ x 1-5/16″ a 1-1/2″
  • HPF: Soportes para montaje en panel con perillas de tornillo para fusibles de 13/32″ x 1-5/16″ a 1-1/2″



Portafusibles TRON™, doble polo, en línea, para fusibles Clase CC y 13/32” x 1-1/2”

  • Códigos de referencia: HEY-AA, HEY-AB, HEY-AC, HEY-AD, HEY-AE, HEY-AL, HEY-BB y HEY-JJ
    Para portafusibles separables, consulte la pág. 3.
  • Fusibles recomendados: KTK-R, FNQ-R y LP-CC
  • Clasificaciones
    • Tensión eléctrica: 600 V o menos
    • Corriente eléctrica: hasta 30 A, limitada por el calibre del cable.
    • CSA: 15 A, máx.
    • SCCR: 200 kA, RMS, sim.
  • IP67, resistente al agua

→ Información técnica 2126
