Fusibles fotovoltaicos (PV)

A diferencia de un sistema CA conectado a la red, la corriente de falla disponible dentro de un sistema fotovoltaico (PV por sus siglas en inglés) es limitada, requiriendo que el OCPD (Overcurrent Protection Device – Dispositivo de protección contra sobrecorriente) opere de manera eficaz al más alto voltaje de CD y a bajas corrientes de falla. Por esta razón se diseñaron fusibles específicos para sistemas PV.

La International Electrotechnical Commission (IEC) y los Underwriters Laboratories (UL) admiten que la protección para sistemas PV es diferente y esto se refleja en la IEC 60269-6 (gPV) y la UL 248-19 con OCPV fotovoltaicos para protección de cadenas y conjuntos específicamente diseñados para satisfacer los siguientes estándares:

• Totalmente probados para los requerimientos del IEC 60269-6 y exceden los requisitos de operación a 1.45 x In (1.45 veces la corriente nominal).

• Cumplen los requisitos de UL 248-19, que son muy similares a los estándares IEC excepto que funcionan a 1.35 x In (1.35 veces la corriente nominal).

Estas clasificaciones IEC y UL no reflejan una clasificación de servicio ininterrumpido. La clasificación de servicio asignada se reduce conforme aumenta la temperatura ambiente. Para asegurar la longevidad de los fusibles PV, no deben someterse a corrientes ininterrumpidas de más de 80% de las clasificaciones asignadas por IEC y UL.

Tendencias de los sistemas fotovoltaicos

Como en cualquier sistema eléctrico, los principales objetivos en un sistema fotovoltaico son la eficiencia y la economía. Para lograr esto, se requiere:

• Usar componentes del sistema y conductores más pequeños y menos costosos.

• Simplificar el diseño del sistema (por ejemplo, portafusibles en línea que combinan fusible y portafusible en un solo ensamble).

• Funcionar a las tensiones más altas del sistema.

Adicionalmente, la protección del circuito entra en juego en el balance de los componentes del sistema desde el lado de CD (corriente directa) (conjuntos, combinadores, recombinadores e inversores, donde son necesarios fusibles ultrarrápidos), hasta el lado de CA (corriente alterna) y, finalmente, conectarse al sistema eléctrico del edificio o a la red.

• Para mayor información sobre la selección y dimensionamiento de fusibles PV, véase la Guía de aplicación para protección de circuitos solares, publicación núm. 10191.
• Catálogo completo Linea Solar Bussmann Series.

Fusibles fotovoltaicos, Bussmann series

 Fusibles PVM miniatura (midget), 600 VCD, 13/32” x 1-1/2”

Gama de fusibles miniatura, UL 248-19, de acción rápida, 600 VCD, 13/32” x 1-1/2” (10 x 38 mm), diseñados específicamente para proteger sistemas de energía solares a temperatura ambiente extrema, alto ciclado y bajo nivel de corriente de falla (corriente inversa, falla en conjuntos múltiples) (véase hoja de datos núm. 2153).

Clasificaciones

• Voltaje: 600 VCD

• Amperaje: 4 a 30 A

• IR de 50 kA en CD (4 a 30 A)

• Información de la agencia certificadora: Listado UL, UL 248-19, guía JFGA, archivo E335324; Componente Certificado CSA, C22.2; cumple la norma RoHS.

Fusibles PV, 1,000 VCD, 10 x 38 mm

Rango de fusibles PV, 1,000 VCD, 10 x 38 mm, para protección y aislamiento de cadenas fotovoltaicas, diseñados específicamente para usarse en sistemas PV con temperatura ambiente extrema, alto ciclado y baja corriente de falla (corriente inversa, falla en conjuntos múltiples) en conjuntos de cadenas. Para flexibilidad de aplicación, el fusible PV, 10 x 38 mm, está disponible en versiones con fusible cilíndrico o montaje con tornillo, con pestaña PCB sencilla o doble, y terminales de engaste en línea (véase hoja de datos núm. 10121).

Clasificaciones

• Voltaje: 1,000 VCD

• Amperaje: 1 a 20 A

• IR de 50 kA

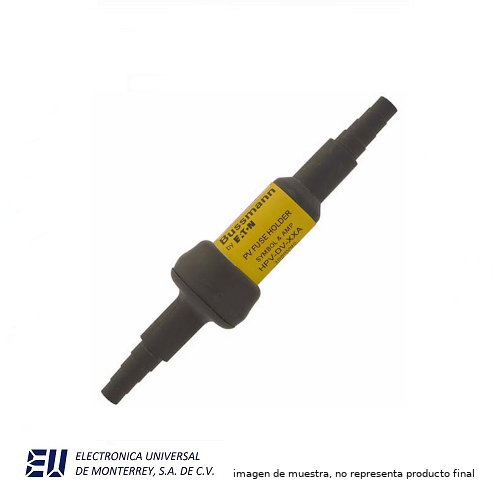

Ensamble de fusible PV en línea, HPV, 1,000 VCD

Ensamble de fusible y portafusible en línea, fotovoltaico, sin mantenimiento, de un polo, dentro de una cubierta aislante, sumergible, hermética al polvo, IP67, para usarse en arneses de cable PV (véase hoja de datos núm. 2157).

Clasificaciones

• Voltaje: 1,000 VCD

• Amperaje: 1 a 20 A

• IR de 33 kA

• Información de la agencia certificadora: Listado UL para 4248-1 y 4248-19, archivo E348242; Componente Aceptado CSA, Clase 6225 30, archivo 47235, sumergible IP67; cumple la norma RoHS; CE.

Fusibles PV, 1,500 VCD, 10 x 85 mm

Rango de fusibles PV, 10 x 85 mm, diseñados específicamente para proteger y aislar cadenas fotovoltaicas. Estos fusibles tienen la capacidad de interrumpir las bajas sobrecorrientes asociadas con los sistemas PV con falla (corriente inversa, falla en conjuntos múltiples). También están disponibles con terminales de engaste (véase hoja de datos núm. 10658).

Clasificaciones

• Voltaje: 1,500 VCD

• Amperaje: 2.25 a 25 A

• IR de 30 kA, 1 ms

• Información de la agencia certificadora: UL 248-19; IEC 60269; cumple la norma RoHS.

Fusibles PV, XL, 1,000 VCD y 1,500 VCD

Rango de fusibles PV, tamaño XL, diseñados para proteger y aislar conjuntos de combinadores y desconectadores fotovoltaicos. Estos fusibles tienen capacidad para interrumpir las bajas sobrecorrientes asociadas con sistemas PV con falla (corriente inversa, falla en conjuntos múltiples). Están disponibles microinterruptores, opcionales, para usar en sistemas de monitoreo (véase hoja de datos núm. 10201).

Clasificaciones

• Voltaje: 1,000 VCD (60 a 630 A) y 1,500 VCD (50 a 400 A)

• Amperaje: 63 a 630 A (1,000 VCD) y 50 a 400 A (1,500 VCD)

• IR 50 kA (1,000 VCD, 63 a 160 A, 01XL, y 350 a 630 A, 3L). 30 kA (1,000 VCD, 200 A, 1XL; 160 a 355 A, 2XL). 30 kA (1,500 VCD, 50 a 160 A, 01XL; 100 a 200 A, 1XL; 25 a 250 A, 2XL; 250 a 400 A, 3L)

• Información de la agencia certificadora: UL 248-19, guía JFGA, archivo E335324; IEC 60269-6 gPV; CSA Clase 1422-30, archivo 53787; cumple la norma RoHS.

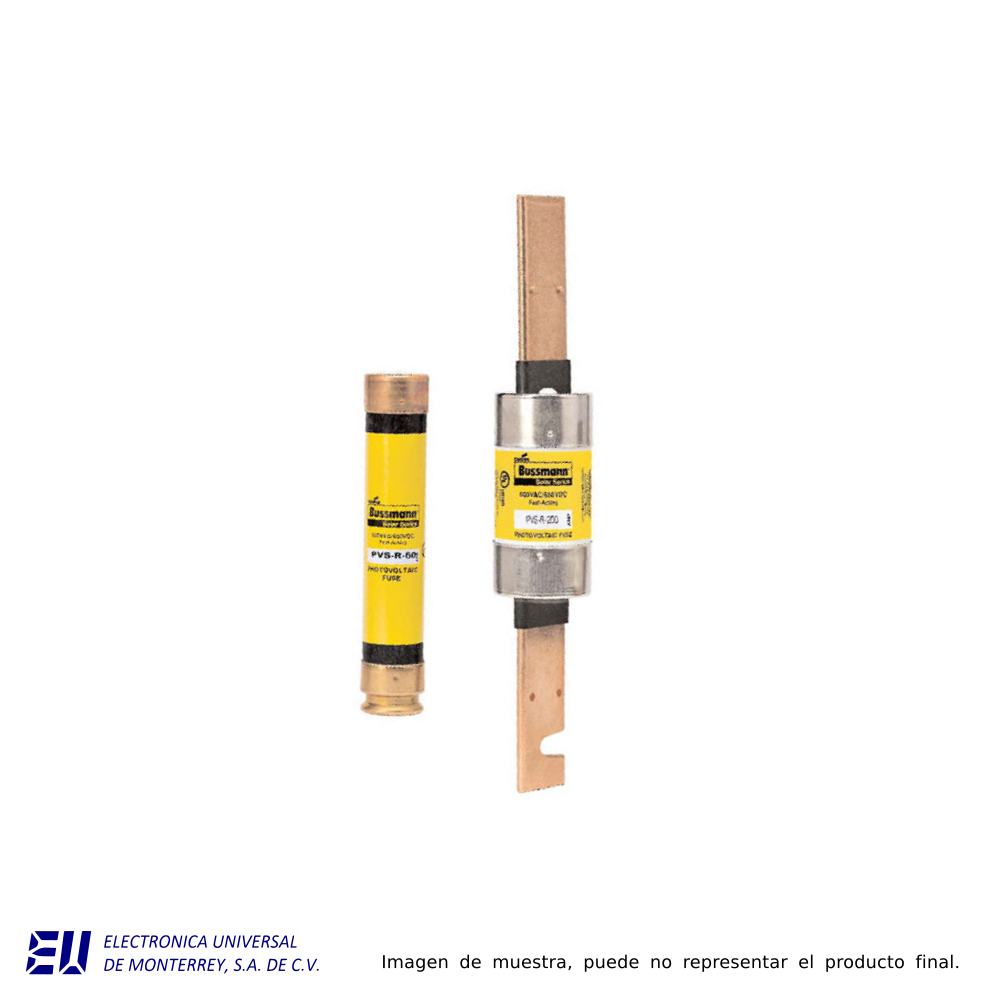

Fusibles PVS-R, Clase RK5, 600 VCA/CD

Gama de fusibles Clase RK5, UL 248-19, de acción rápida, 600 VCD, diseñados específicamente para proteger sistemas fotovoltaicos de energía solar en temperaturas ambiente extremas, alto ciclado y bajos niveles de corriente de falla (corriente inversa, falla en conjuntos múltiples) (véase hoja de datos núm. 4203).

Clasificaciones

• Voltaje: 600 VCA para UL 248-12 y 600 VCD para UL 248-19

• Amperaje: 20 a 400 A

• IR: 200 kA, RMS, sim., en CA, 20 kA en CD (20 a 60 A), 10 kA en CD (70 a 400 A)

• Información de la agencia certificadora: Listado UL, UL 248-12, Clase RK5, guía JFGA, archivo E335324. Fotovoltaico para UL 248-19; Componente Certificado CSA, C22.2

Fusibles PV, 1,000/1,100 VCD, 14 x 51 mm

Rango de fusibles PV, 14 x 51 mm, diseñados específicamente para proteger y aislar cadenas fotovoltaicas. Estos fusibles son capaces de interrumpir las bajas sobrecorrientes asociadas con los sistemas PV con falla (corriente inversa, falla en conjuntos múltiples) (véase hoja de datos núm. 720132).

Clasificaciones

• Voltaje: 1,000 VCD (25 y 32 A) y 1,100 VCD (15 y 20 A)

• Amperaje: 15 a 32 A

• IR de 10 kA

• Información de la agencia certificadora: Listado UL, guía JFGA, archivo E335324. Fotovoltaico para UL 248-19; IEC 60269-6 gPV; CSA pendiente; CCC pendiente; cumple la norma RoHS.

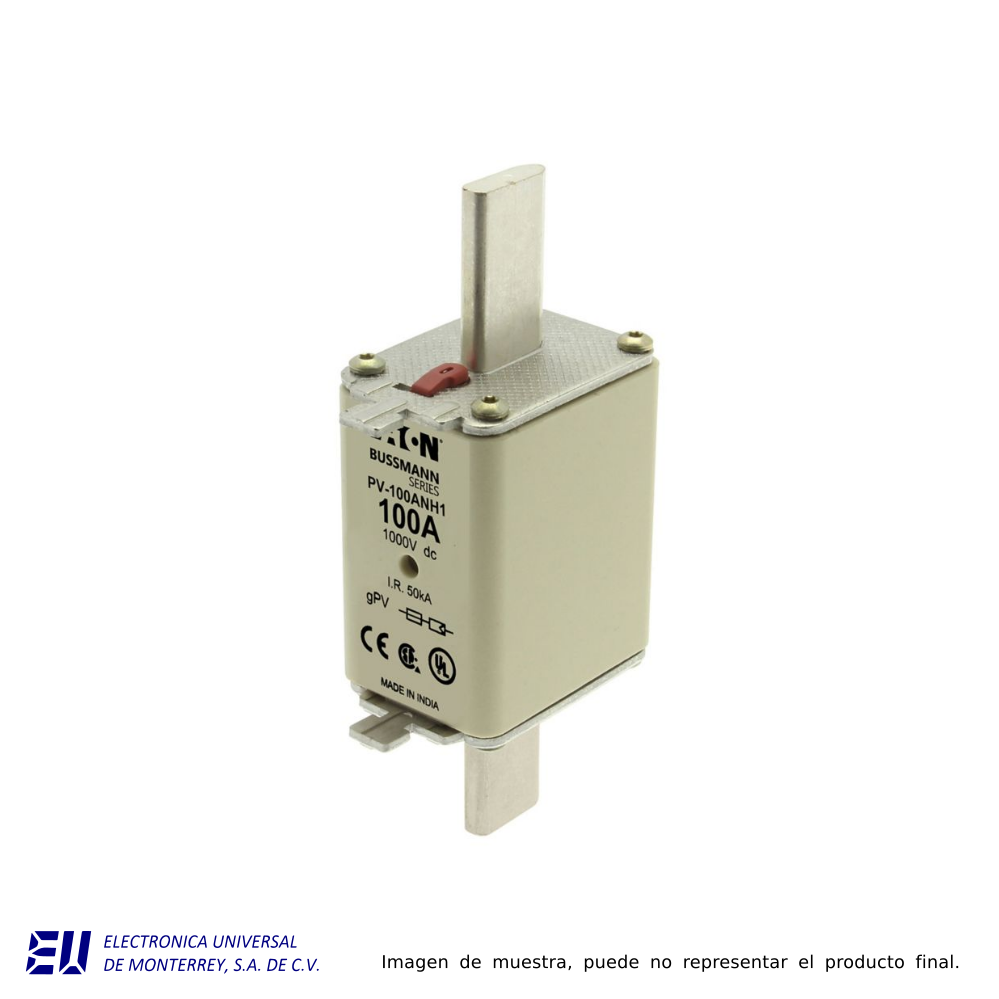

Fusibles NH, 1,000 VCD, de cuchillas e instalación con tornillos

Rango de fusibles PV, tamaño NH, 1,000 VCD, diseñados específicamente para proteger y aislar conjuntos de combinadores/recombinadores, desconectadores e inversores (véase hoja de datos núm. 720133).

Clasificaciones

• Voltaje: 1,000 VCD

• Amperaje: 32 a 400 A

• IR de 50 kA

• Información de la agencia certificadora: Listado UL, guía JFGA, archivo E335324. Fotovoltaico para UL 248-19; IEC 60269-6 gPV; CSA Clase 1422-30, archivo 53787 (32 a 160 A), Listado UL; IEC gPV; CSA y CCC pendientes; cumple la norma RoHS.

Fusible PV15M-4A-CT, 1,500 VCD, en línea, con terminales de engaste

El PV15M-4A-CT, Bussmann series, es un fusible fotovoltaico en línea con terminales de engaste, 1,500 VCD, para usarse en arneses de cables y otras aplicaciones donde se prefiere un fusible PV en línea. Este fusible en línea puede aislarse eléctricamente con sobremoldeo realizado por el usuario o mediante un disipador de calor aprobado (véase hoja de datos núm. 10639).

Clasificaciones

• Voltaje: 1,500 VCD

• Amperaje: 4 A

• IR de 15 kA en CD. Constante de tiempo de 1 a 3 ms

• Información de la agencia certificadora: Reconocido UL, UL 248-19, archivo E484317, Vol. 1, Secc.1; CSA pendiente; cumple la norma RoHS.

Portafusibles para modelos de la serie Solar

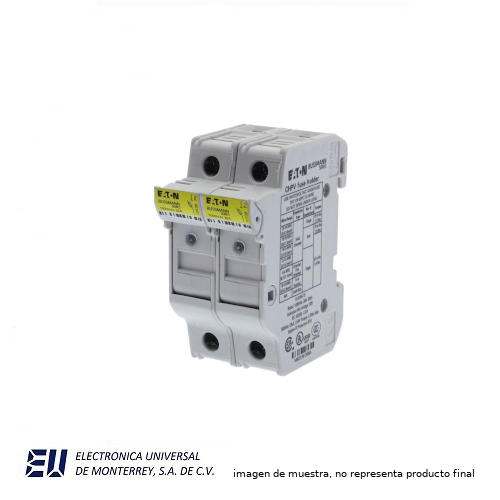

CHPV_ (13/32 x 1-1/2 y 10×38, fotovoltaicos)

Portafusibles fotovoltaicos serie Eaton Bussmann, 1000 V CC, 30 A, modular. Los portafusibles CH, serie Bussmann™ de Eaton, para montaje en riel DIN, son para fusibles UL Clase CC y suplementarios, y fusibles IEC, 10×38. Están disponibles en versiones con o sin indicador, en 1, 2 y 3 polos, y en versión con protección para dedos (IP20). Una amplia variedad de accesorios incrementa su flexibilidad de aplicación y pueden agruparse para  cumplir los requisitos de una aplicación específica. (véase hoja de datos núm. 10430).

Clasificaciones

• Voltaje: 1,000 V CD (o menos),
• Amperaje:
• IR de 33 kA
• Información de la agencia certificadora: CHPV – versión PV: Listados UL, archivo E348242, guía IZMR, EC 60269-2 (CHM, CHPV), CCC, cumplen con la norma RoHS.
