Serie 56: Relé de Potencia

Jul 08 2024

Desactivado

Serie 56: Relés industriales Finder

Los relés industriales son piezas fundamentales en la automatización de procesos en el sector industrial, permitiendo la gestión eficiente y segura de los equipos y sistemas, y contribuyendo a la optimización de los recursos y la reducción de costes operativos.
Los relés industriales son componentes esenciales en los sistemas de control y automatización de procesos en el sector industrial.
Estos dispositivos electromecánicos permiten la conmutación de señales eléctricas en circuitos de baja o alta tensión, y su uso se extiende a diversas aplicaciones como el control de motores, la monitorización de temperaturas y presiones, la protección de equipos y la gestión de sistemas de iluminación, entre otros.
Se caracterizan por su robustez, fiabilidad y capacidad para soportar condiciones extremas de temperatura, vibración y humedad, propias de los entornos industriales. Además, su diseño modular y su capacidad de integración con otros dispositivos electrónicos, como PLCs y sensores, los hacen muy versátiles y adaptables a las necesidades específicas de cada proceso.
Los relés de Finder para el sector industrial garantizan la máxima seguridad y el control en cualquier ámbito de aplicación. Se pueden utilizar, por ejemplo, en cuadros eléctricos, almacenes automáticos, en sistemas de ascensores, en el campo fotovoltaico, en el sector de la industria alimentaria, entre otros.

Relés de potencia compactos con 2 o 4 contactos conmutados para aplicaciones de control.
Adecuados como actuadores para controles y sistemas de gestión de señales hacia el campo.
Aplicaciones: Automatización industrial, sistemas de elevación y ascensores, calefacción, ventilación y aire acondicionado, refrigeración, electrodomésticos, recarga eléctrica, generación y distribución eléctrica, sistemas fotovoltaicos y eólicos, máquinas expendedoras, etc.

La serie 56 de Finder incluye relés de potencia con las siguientes características:

Los relés tipo 56.32 son relés de potencia enchufables que se caracterizan por tener 2 contactos conmutados de 12A. Además de:

Los relés tipo 56.34 son relés de potencia enchufables que se caracterizan por tener 4 contactos conmutados de 12A. Además de:

Dentro de la Serie 56 de Finder – Relé de potencia 12 A, existe además la versión para montaje en circuito impreso de 2 o 4 contactos, modelos: 56.42/56.44 con Bobina AC o DC, Contactos sin Cadmio (variante estándar) y Materiales de contacto opcionales.

Montaje en panel o carril de 35 mm (EN 60715)
Accesorios: Brida de retención metálica y palanca de retención y extracción plástica (suministradas con el zócalo), Puente de 6 terminales, Etiqueta de identificación, Módulos, Módulos temporizados
Módulo led: 99.02
Módulo temporizador: 86.30

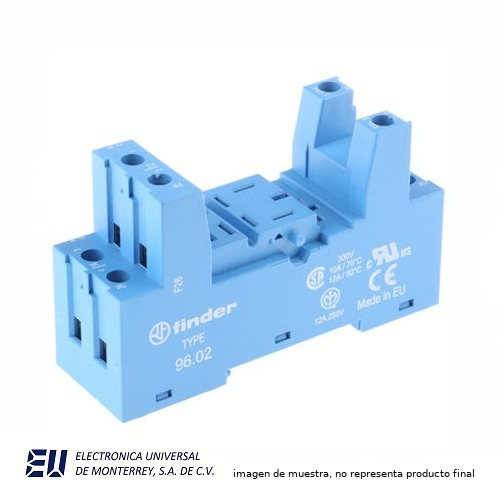

Este zócalo aplica para: 56.32
Otras versiones del zócalo: 96.04 para 56.34

Montaje en panel o carril de 35 mm (EN 60715)
Accesorios: Brida de retención metálica
(suministrada con el zócalo), módulos.
Módulo led: 99.01
Este zócalo aplica para: 56.32
Otras versiones del zócalo: 96.74 para 56.34

El montaje de los relés de la Serie 56 se realiza en zócalos específicos con bornes de jaula o push-in para montaje en carril DIN, o conexión directa mediante conectores Faston 187.
En cuanto a las variantes que incluyen pulsador de prueba bloqueable (terminaciones -40, -54, -74), puede utilizarse de dos maneras:
- El retén del pulsador (pivote de plástico que evita su rotación) permanece intacto. En este caso, cuando se actúa sobre el pulsador de prueba, los contactos se cierran. Cuando dejamos de pulsarlo, los contactos vuelven a su posición inicial.
- El retén del pulsador se rompe (con un utensilio adecuado). En este caso el pulsador puede también rotar, lo que permite que, al mismo tiempo de cerrar los contactos, puedan también enclavarse, permaneciendo en esa posición hasta que el pulsador vuelve a colocarse en la posición inicial. La acción sobre el pulsador debe ser siempre rápida y decidida.
En resumen, los relés industriales son piezas fundamentales en la automatización de procesos en la industria, permitiendo la gestión eficiente y segura de los equipos y sistemas, y contribuyendo a la optimización de los recursos y la reducción de costes operativos.
