Protector de circuito compacto de nueva generación CCP-2 de Bussmann Series
CCP, 30-100 A, para fusibles CUBEFuse Clase CF
Ahora con operadores rotatorios y kits de terminales multicable

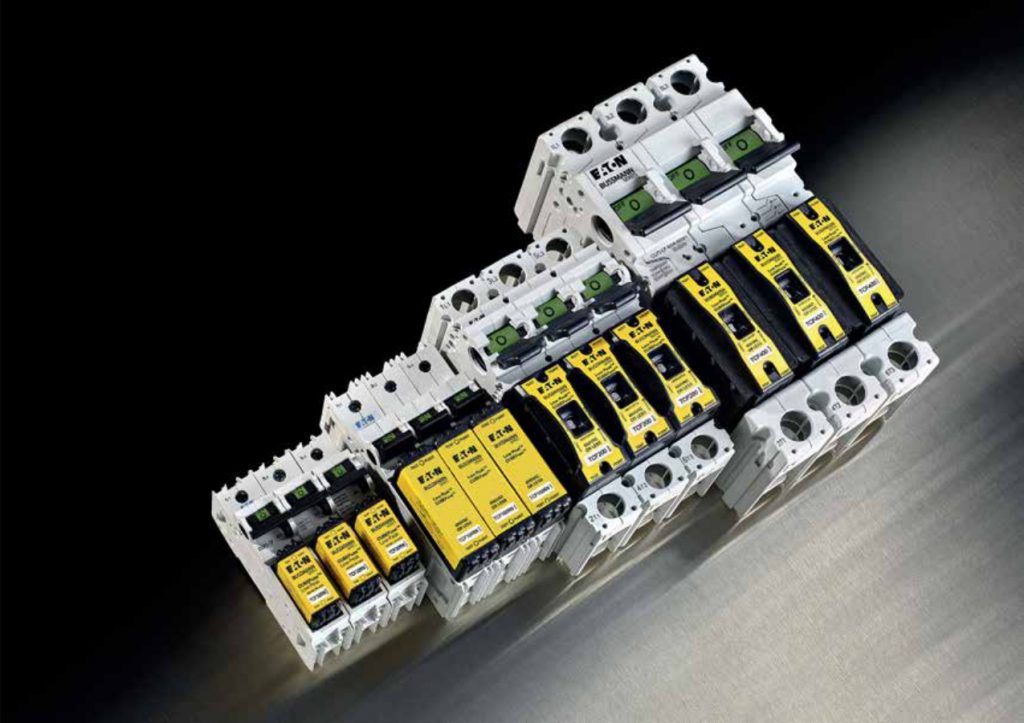

El innovador Protector Compacto de Circuito (CCP), Bussmann™ series, para fusibles Low-Peak™ CUBEFuse™ Clase CF, requiere el menor espacio si se compara con cualquier solución de desconectador Clase J: hasta 51% menos espacio.
El CCP es un desconectador de circuitos derivados, con fusibles, Listado UL, UL® 98, con Clasificación de Corriente de Cortocircuito (SCCR) de 200 kA, a 600 V, que ayuda a incrementar la SCCR de l equipo. Estas altas clasificaciones y su diseño compacto hacen que el CCP sea ideal para tableros de c ontrol industriales, maquinaria y aplicaciones HVAC.
CARACTERÍSTICAS
Solo requiere 1/2 de l espacio que necesitan los interruptores con fusibles tradicionales, lo que permite un ahorro de l valioso espacio dentro de l tablero
Las versiones con mecanismo rotatorio ofrecen flexibilidad de operación a través de la puerta y los costados, para mayor seguridad
El kit de terminales multicable con cubierta reduce el número de conexiones con cable entre los componentes de l tablero de c ontrol, ya que permite la distribución de energía a múltiples cargas
Manijas tipo selector y tipo empuñadura disponibles para usar en versiones con mecanismo rotatorio
El bloqueo integrado de l interruptor impide retirar el fusible con carga
Indicación de fusible abierto, estándar, que agiliza la localización de l problema
La previsión de 1/4″ para el procedimiento de bloqueo/etiquetado incrementa la seguridad
Tensión directa nominal para flexibilidad de aplicación
INFORMACIÓN DETALLADA DE PRODUCTO
Números de catalogo
- CCP2-(número de polos)-(30/60/100)CF, interruptor;
- CCP2R-(número de polos)-(30/60/100)CF, interruptor rotatorio frontal, derecho;
- CCP2RL-(número de polos)-(30/60/100)CF, interruptor rotatorio frontal, izquierdo;
- CCP2S-(número de polos)-(30/60/100)CF, interruptor rotatorio lateral, derecho;
- CCP2SL-(número de polos)-(30/60/100)CF, interruptor rotatorio lateral, izquierdo
Dimensiones, volts, amperes
Consulte la hoja de datos núm. 10801
Información de la agencia certificadora
Listados UL, UL 98, guía WHTY, archivo E302370
cULus según Canadian Standard 22.2 No. 4-04, guía WHTY7, archivo 302370
Cumplen la norma RoHS
Terminales
Terminales de caja para cable sencillo/doble en el interruptor
Kit de terminales de 3 puertos, multicable (interruptores de 30 y 60 A)
Kit de terminales de 6 puertos, multicable (interruptores de 100 A)
Consulte la hoja de datos núm. 10801 para información acerca de l tipo de cable, calibre y par de torsión
Información medioambiental
Temperatura de almacenamiento y operación: -20 ºC a 75 ºC; para información acerca de l desempeño de l fusible por abajo o por arriba de 25 ºC, consulte las tablas de ajuste-reducción de l fusible en la publicación Bussmann series titulada Selección de Dispositivos de Protección (SPD), pídala con el #3002.
Rango de temperatura de operación
-20 °C a +75 °C (para operación por arriba o por abajo de 25 °C, consulte las tablas de ajuste-reducción de l fusible)
Accessorios
Manijas tipo selector y tipo empuñadura y ejes para operación rotatoria
Kits de terminales de 3 y 6 puertos, con cubiertas para terminales
Módulo monitor de fusible para PLC
Módulo de contactos auxiliares
Cubiertas para terminales.
CCP de 200 A para fusibles CUBEFuse Clase CF
Innovadores interruptores UL 98 ahora con capacidad de 200 A – Requieren 69% menos espacio
El interruptor desconectador con fusibles Protector Compacto de Circuito (CCP), Bussmann series, 200 A, utiliza fusibles CUBEFuse, UL Clase CF con desempeño eléctrico Clase J, protección para dedos y retardo de tiempo. Requiere 69% menos espacio en comparación con cualquier solución tradicional con fusibles; este interruptor proporciona una alta SCCR de 200 kA para ayudar a incrementar la SCCR de l tablero y el ensamble.
El interruptor CCP, 200 A, montaje en tablero, está disponible con una amplia variedad de accesorios para satisfacer las necesidades de distintas aplicaciones, incluida la operación rotatoria y manija con brida.
Los operadores rotatorios están disponibles para operación frontal o lateral (derecha o izquierda). Los operadores rotatorios frontales son para interruptores de tres polos únicamente; mientras que el operador lateral puede aplicarse al lado derecho o izquierdo de interruptores de 1, 2 y 3 polos.
Otros accesorios incluyen terminales, cubiertas de terminales, manijas rotativas tipo empuñadura, mecanismos de operación con cable y varilla de brida, módulo de contactos auxiliares NO/NC que se integran fácilmente en muchos sistemas de monitoreo y una extensión de manija.
Las versiones de operación rotatoria frontal y lateral se aplican fácilmente para operación a través de la puerta o el lado izquierdo o derecho, para mayor seguridad.
INFORMACIÓN DETALLADA DE PRODUCTO
Número de catalogo
CCP2-1-200CF (1 polo),
CCP2-2-200CF (2 polos),
CCP2-3-200CF (3 polos)
Tensión
Hasta 600 VCA
Amperes
200
SCCR
200 kA, rms, sim.
Polos
1, 2 y 3, configurados en fábrica
Accesorios
– Mecanismos de operación rotatorios frontales y laterales
– Manijas tipo empuñadura y tipo NFPA 79
– Ejes de 12 mm
– Kits de terminales multicable de 3 y 6 puertos
– Cubiertas de 3 polos
– Barreras para fase
– Módulo de contactos auxiliares, NC/NO, 240 V, 5 A
– Extensión para manija
Información de la agencia certificadora
– Listados UL, UL 98, guía WHTY, archivo E302370
– cULus según Canadian Standard 22.2 No. 4-04, guía WHTY7, archivo 302370
– Cumplen la norma RoHS
– CE
Fusibles
CUBEFuse Low-Peak, 110-400 A, con protección para dedos y retardo de tiempo
Montaje
En tablero
